工藝流程
　　聚乙烯醇空心槳葉兩級干燥工藝流程。 來自壓榨機的濕聚乙烯醇顆粒與外返料系統輸送來的干燥聚乙烯醇顆粒混合進人一級槳葉干燥器，干燥器熱軸和槳葉片中空，內部通有蒸汽，物料隨熱軸的轉動逐漸向出料端移動，同時接受熱軸和槳葉傳遞的熱量，物料溫度升高，濕分汽化。一級干燥器是聚乙烯醇干燥的主要干燥單元，其干燥量占干燥總量的70%。

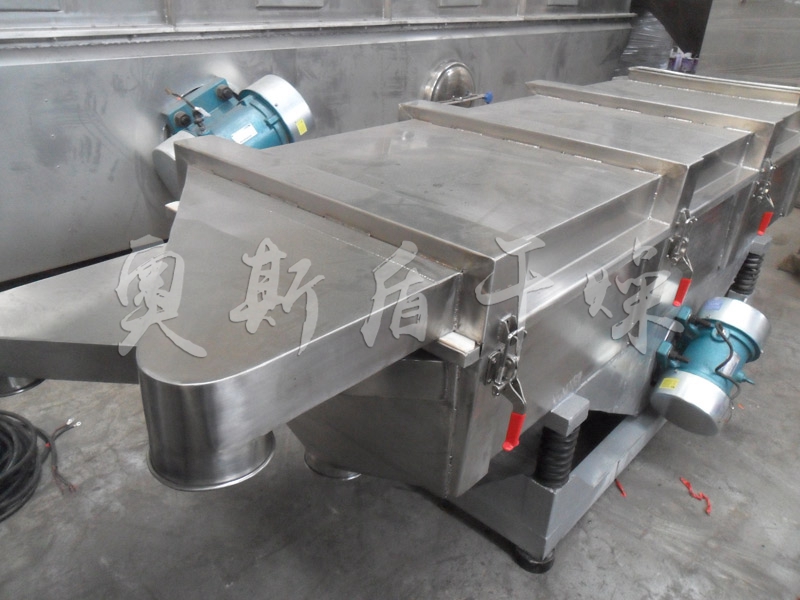

　　一級干燥完后，物料進入二級干燥，通過熱軸與槳葉的間接傳熱，物料中的濕分繼續蒸發，^終直至干燥合格后通過干燥器溢流堰離開干燥系統進入振動篩篩選，大顆粒和團聚的產品從廢品口排出，符合要求的聚乙烯醇干燥顆粒大部分排出進行包裝，部分合格產品通過返回系統再返回干燥系統。二級干燥蒸發的揮發分通過一級干燥機下料口進入一級干燥機，與一級干燥的揮發分混合，再依靠減壓和抽吸系統產生的負壓從一級干燥機抽出進入冷凝回收系統。
槳葉干燥機結構
　　聚乙烯醇干燥工藝系統中的主機設備為槳葉干燥器，它是一種熱傳導型干燥設備，由熱軸、機身、端板、上蓋及傳動系統等組成。干燥器的換熱面主要是兩根熱軸、楔形葉片和加工有蜂窩夾套的殼體，其中熱軸上的楔形葉片是主要的加熱面，換熱面積占總換熱面積的70%以上。
